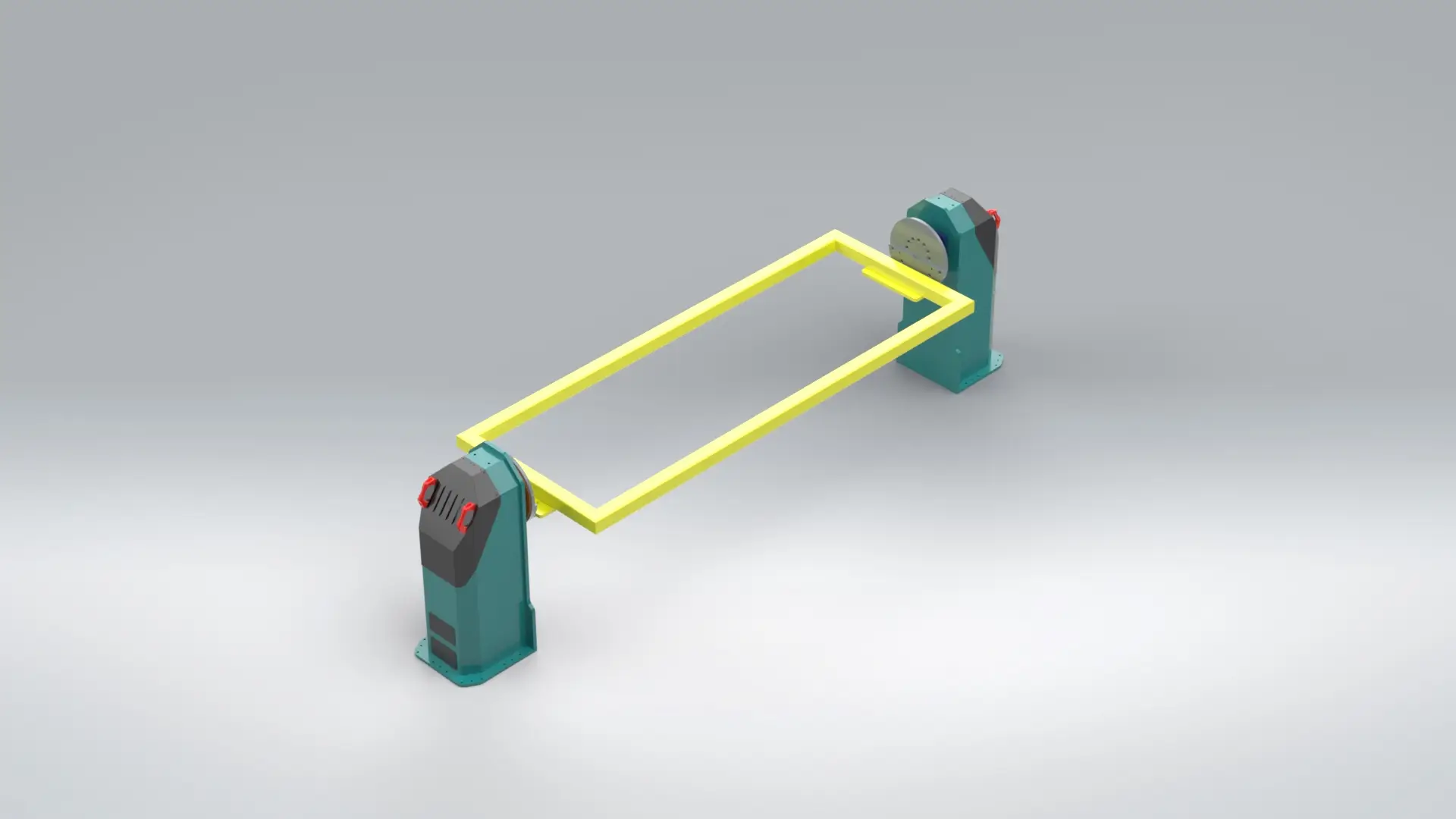

Tek Eksen Pozisyoner 1000 kg

Ağır parçalar için yüksek torklu, servo kontrollü tek eksen pozisyoner. Robot kontrolörleriyle senkron çalışır; değiştirilebilir tabla/ayna adaptörleri ile hızlı kurulum sağlar.

Hızlı Teklif Al

Tek Eksen Pozisyoner Nedir?

Parçayı 1 döner eksende yüksek tork ve hassasiyetle konumlayan ekipmandır. Tüm dikişlere ulaşımı kolaylaştırır, ergonomiyi artırır ve dikiş kalitesinde süreklilik sağlar.

Neden Makyol?

  • Rijit gövde ve ağır hizmet düşey kolonlar
  • Senkr. kontrol: Robot kontrolörü üzerinden group axis veya harici sürücü
  • Kolay entegrasyon: I/O – fieldbus – güvenli kapı kilitleri
  • Hızlı değişim: Standart tabla/ayna adaptörleri

Güncel Teknolojiler

  • AC servo + ağır hizmet redüktör (yüksek tork / düşük backlash)
  • Mutlak enkoder ile güç kesintisinde pozisyon koruma
  • Robot ile senkron interpolasyon (kaynak hızı eşleştirme)
  • Kaynak toprağı kollektörü ve kablo kanalları
  • Güvenli I/O, kapı kilidi ve ışık perdesi entegrasyonu

Teknik Özellikler (özet)

Taşıma
Toplam 1000 kg (parça + fikstür)
Yüz aynası
Standart delik düzeni; 3‑çeneli ayna/adaptör uyumlu
Merkez mesafesi
Proje bazlı; tipik 1.2–4.0 m (headstock–tailstock)
Hız/ivme
Uygulamaya göre ayarlanabilir; sabit hız profilleri
Tekrarlanabilirlik
Tipik ≤ ±0.05° (uygulamaya bağlı)
Besleme
380–400 V AC, 3~; topraklama ve sargı koruma

Teslim Kapsamı

  • Headstock + avara (tailstock) üniteleri
  • Servo sürücü/enkoder kablo seti ve toprak kollektörü
  • Yüz aynası/adapter plakası ve montaj cıvataları
  • Kurulum çizimleri, I/O listesi ve CE dokümanları
  • Devreye alma desteği ve operatör eğitimi

Kazanımlar

  • Kalite: Sabit hız/açı ile daha az hatalı kaynak
  • Çevrim: Parça ters‑yüz sürelerinin kısalması
  • Ergonomi: Operatör yükü ve tekrarlı riskler azalır

Güvenlik Yerleşim

  • Çit/ışık perdesi, emniyet PLC ve acil stop zinciri
  • Şaseye kimyasal ankraj veya gömülü plakaya civata
  • Spatter korumalı muhafaza ve kablo geçişleri

Kazanımlar

  • Kurulum süresi: Günler → saatler/dakikalar
  • Değişim süresi: 20–40 dk → 5–10 dk
  • Hurda/yeniden işleme: −%8–20
  • Operatör ergonomisi: İyileştirilmiş yükseklik ve erişim

Opsiyonlar
